高効率電力変換の分野では、LLC 共振トポロジーとクラス D アンプの組み合わせが、パワーアンプの性能限界を再定義しています。従来のクラス D アンプは高効率 (通常 90% ～ 95%) を持っていますが、EMI (電磁干渉) やハード スイッチングによって引き起こされるスイッチング損失はまだ不十分です。 LLC 共振は、スイッチング技術を最適化することでシステム効率を 98% まで押し上げ、EMI を大幅に低減します。
1. 相乗効果 LLC共振D級アンプ
(1) 効率ブレークスルーの鍵：ソフトスイッチング技術
従来のクラス D アンプのボトルネック: ハード スイッチング中、MOSFET は高電圧および大電流の下でスイッチングするため、(特に高周波アプリケーションで) 重大なスイッチング損失が発生します。
LLC 共振ソリューション: 共振インダクタ (Lr)、共振コンデンサ (Cr)、トランス励磁インダクタ (Lm) の相乗効果により、次のことが達成されます。
ゼロ電圧スイッチング (ZVS): MOSFET がオンになる前に VDS が 0 に低下し、ターンオン損失が排除されます。
ゼロ電流スイッチング (ZCS): ダイオードがオフになると電流が自然にゼロに戻り、逆回復損失を低減します。
(2) EMI最適化の中核メカニズム
ハードスイッチングの EMI 問題: dv/dt および di/dt の急速な変化 (100V/ns など) により、高周波放射ノイズが発生します。
LLC 共振のスムーズな遷移: 正弦波の共振電流 (方形波ではなく) により、スイッチング エッジの傾きが 50% 以上減少し、高周波高調波が大幅に低減されます。
2. 効率98%を実現するための設計ポイント
- 共振パラメータの正確なマッチング
ZVS 範囲が負荷変化を確実にカバーできるように、fr はスイッチング周波数 (fs) よりわずかに低い必要があります。例：500Wアンプの場合、Lr=50μH、Cr=22nFの場合、fr≒150kHzとなり、fsは200kHzとなります。
品質係数 (Q 値) の選択: 高い Q 値 (>0.5) は、軽負荷効率の低下につながります。 0.3～0.5の間で制御することをお勧めします。
- 磁気統合トランス設計
漏れインダクタンスと励磁インダクタンスのバランス: 共振点オフセットを避けるために、サンドイッチ巻線または分割巻線を使用して漏れインダクタンス比を 5% 未満に低減します。
コア材料の選択: 渦電流損失を低減するために、高周波用途にはフェライトまたはナノクリスタルが推奨されます。
- MOSFETとドライバーの最適化
デバイスの選択: Qg (ゲート電荷) と Coss (出力容量) が低い MOSFET が推奨されます。
駆動回路設計: ミラー効果による誤ったトリガーを防ぐために、負電圧シャットダウン (-2V ～ -5V) を追加します。
3. EMI抑制のための実践的な戦略
(1) PCB レイアウトの重要なルール
共振回路を最小限に抑える: Lr、Cr、トランスの一次巻線を隣接した領域に配置して、高周波電流経路を短くします。
グランド プレーンのセグメント化: 電源グランド (PGND) と信号グランド (AGND) は、ノイズ結合を避けるために 1 点で接続されます。
(2) フィルタ回路設計
入力段: 100kHz-1MHzの伝導EMIを抑制するためにπ型フィルタ(Xコンデンサコモンモードインダクタ)を追加します。
出力段: LC フィルター (L=1μH、C=100nF) を使用して残留スイッチング ノイズを除去します。
(3) シールドと接地
変圧器シールド層: 銅箔で変圧器を包み、磁界放射を低減するために接地されます。
ヒートシンクの接地: MOSFET ヒートシンクは、アンテナの影響を避けるために、低インピーダンス パスを介して PGND に接続されます。

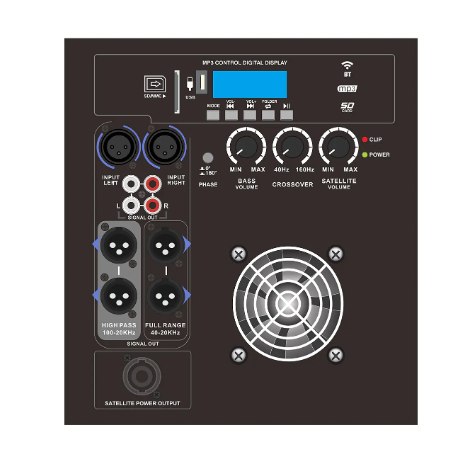

4. LLC共振型高信頼性クラスDパワーアンプの製品特長
- 超高効率 (>95%)
ソフト スイッチング テクノロジー: ゼロ電圧スイッチング (ZVS) とゼロ電流スイッチング (ZCS) は LLC 共振によって実現され、MOSFET のスイッチング損失を大幅に低減し、全体の効率は 95% ～ 98% に達します。
低伝導損失: 低 RDS(on) MOSFET または GaN デバイスを使用して、伝導電圧降下を低減し、エネルギー効率を向上させます。
軽負荷時の高効率: 20% ～ 100% の負荷範囲での効率変動は 5% 未満であり、従来のハードスイッチング クラス D アンプよりも優れています。
- 優れたEMI性能
正弦波共振電流: LLC トポロジーの自然な正弦波波形により高周波高調波が低減され、ハードスイッチングのクラス D と比較して放射 EMI が 10 ～ 15dB 低減されます。
最適化された PCB レイアウト: 主要な共振ループは最短になるように設計されており、シールド層とフィルター回路により、CISPR 32/EN 55032 クラス B 規格に簡単に合格できます。
低ノイズ出力: THD N (全高調波歪みノイズ) <0.05%、高忠実度オーディオおよび医療機器の要件を満たします。
- 信頼性設計
複数の保護メカニズム:
過電流保護 (OCP): 出力電流のリアルタイム監視、応答時間 <1μs;
過電圧/不足電圧保護 (OVP/UVP): 広い入力電圧範囲 (12V ～ 60V など)。
過熱保護（OTP）：温度センサーによる自動負荷軽減機能。
長寿命コンポーネント:
固体コンデンサ (寿命 > 100,000 時間) が電解コンデンサを置き換えます。
高温耐性コア (130°C 以上) により、飽和故障を回避します。
耐振動性と耐衝撃性: ポッティングプロセスと金属シェルの設計により、自動車や産業などの過酷な環境に適しています。
- コンパクトさと高い電力密度
磁気統合技術: 共振インダクター (Lr) とトランス (Tx) を単一コアに統合し、体積を 30% 削減します。
高周波設計: スイッチング周波数は 500kHz ～ 1MHz (GaN ソリューション) に達することができ、より小型の受動部品の使用が可能になります。
モジュラー パッケージ: 標準のハーフブリック/フルブリック モジュール (48V/500W など)、プラグ アンド プレイをサポートします。
- インテリジェントなデジタル制御
適応型周波数変調: 負荷の変化に応じてスイッチング周波数 (fs) を自動的に調整し、最適な共振状態を維持します。
デジタル インターフェイス: I2C/PMBus 通信をサポートし、効率、温度、障害ステータスをリアルタイムで監視します。
- 幅広いアプリケーション適応性
ハイエンドオーディオ: Hi-Fi アンプ、カーオーディオ (THD N<0.03%);
産業用電源: サーボドライブ、レーザー機器 (効率>96%);
医療機器：超音波発生器、MRI電源（低ノイズ＆高信頼性）。
新エネルギーシステム：太陽光発電インバーター、カーチャージャー（広電圧入力）。
5. LLC共振高信頼性クラスDパワーアンプ使用上の注意事項
LLC 共振高信頼性クラス D パワーアンプは優れた性能と安定性を備えていますが、システムの長期にわたる信頼性の高い動作と最適な性能を確保するには、実際のアプリケーションでは次の重要な問題に注意する必要があります。
電源と電気パラメータのマッチング
- 入力電圧範囲
仕様で指定されている入力電圧範囲 (24V ～ 60V など) を厳密に従ってください。過電圧ではMOSFETが破壊する可能性があり、低電圧では共振異常が発生する可能性があります。
サージショック防止のため、入力端に TVS ダイオードや過電圧保護回路を追加することを推奨します。
- パワーマッチング
負荷電力はアンプの定格電力の 120% (瞬間ピーク) または 100% (連続動作) を超えてはなりません。超えない場合、過電流保護が作動したり、出力段が損傷したりする可能性があります。
誘導負荷 (モーターや変圧器など) の場合は、さらに 20% の電力マージンを確保する必要があります。
放熱管理
- ヒートシンクの取り付け
仕様に適合したヒートシンク（熱抵抗 ≤ 0.5℃/W など）を取り付け、放熱面が MOSFET/トランスに密着していることを確認し、高熱伝導率のシリコーン グリスを塗布してください。
電磁干渉を防ぐため、ヒートシンクを他の高周波信号線と平行に配線しないでください。
- 周囲温度
推奨される動作周囲温度は、≤40℃ (工業グレード) または ≤85℃ (軍事グレード) です。高温になると電解コンデンサの寿命が著しく短くなります。
密閉空間で使用する場合は、強制空冷(風速≧2m/s)または液冷が必要です。
共振パラメータの校正
- 共振周波数(fr)の検証
電源を入れる前に、オシロスコープの電流プローブを使用して、実際の共振周波数が設計値 (150kHz±5% など) と一致しているかどうかを確認する必要があります。過度の偏差は ZVS の故障の原因となります。
周波数がオフセットしている場合は、共振コンデンサ (Cr) またはインダクタ (Lr) を調整することで補正できます。
- 軽負荷保護
負荷が 10% 未満の場合、LLC 共振が ZVS 領域から外れる場合があります。効率の急激な低下を避けるために、バースト モードまたは周波数ジャンプ機能を有効にする必要があります。
PCB のレイアウトと配線
- キーループ設計
共振ループ (Lr-Cr-トランス) は短くて幅広である必要があり、寄生インダクタンスの影響を軽減するために推奨長さは 3cm 未満です。
パワーグランド(PGND)とシグナルグランド(AGND)はグランドバウンスノイズを避けるためスター状の一点接地を採用しています。
- EMI抑制
入出力ケーブルには磁気リングが装備されており、ツイスト ペア ケーブルまたはシールド ケーブルを使用する必要があります。
敏感な信号線 (フィードバック線など) は、高周波スイッチング ノードから遠ざける必要があります (間隔 ≥5mm)。
保護機能試験
- 保護しきい値の検証
初めて使用する場合は、過電流 (OCP)、過電圧 (OVP)、および過熱 (OTP) 保護が正常に作動するかどうかをシミュレーションしてテストする必要があります (調整可能な負荷/電源で電圧を徐々に上げるなど)。
保護応答時間は 10μs (過電流) 未満、1ms (過熱) 未満である必要があります。
- 障害回復
障害が解消された後は、デバイスに損傷を与える可能性のある衝撃の繰り返しを避けるために、1 ～ 2 秒待ってから電源を再投入することをお勧めします。
保守・寿命管理
- 定期点検
6 か月ごとに、電解コンデンサが膨らんでいないか、磁気部品が変色していないか (高温劣化の兆候) を確認してください。
サーマル イメージャを使用して、主要コンポーネント (MOSFET、トランスなど) の異常な温度上昇をスキャンします。
- 人生予測
動作時間と温度データを記録します。コンデンサの等価直列抵抗 (ESR) が 50% 以上増加した場合は、交換する必要があります。
申請のタブー
無負荷動作は禁止されています。共振電圧が制御不能になり、MOSFET が損傷する可能性があります。
出力短絡なし: OCP 保護を備えていても、短絡が頻繁に発生するとデバイスの寿命が短くなります。
湿気や粉塵の多い環境は避けてください。放電や絶縁不良の原因となります（IP65以上の保護が必要です）。
6. LLC共振型高信頼性クラスDパワーアンプ FAQ
基本原則
Q1: LLC 共振クラス D パワーアンプと従来のクラス D パワーアンプの本質的な違いは何ですか?
A1: 従来のクラス D はハード スイッチングを使用しますが、これには重大なスイッチング損失と EMI の問題があります。 LLC 共振は、ソフト スイッチング技術 (ZVS/ZCS) を通じて高効率 (>95%) と低 EMI を実現し、同時に正弦波共振電流を使用してノイズを低減します。
Q2: LLC 共振により信頼性が向上するのはなぜですか?
A2:
ソフト スイッチングにより MOSFET のストレスが軽減され、デバイスの寿命が延長されます。
共振トポロジーは電圧/電流スパイクを自然に抑制します。
複数の保護回路 (OCP/OVP/OTP) により、迅速な障害分離が実現します。
デザインアプリケーション
Q3: 共振パラメータ(Lr、Cr、Lm)はどのように選択すればよいですか?
A3:
共振周波数 fr=1/(2π√(LrCr)) は通常、スイッチング周波数 fs の 0.7 ～ 0.9 倍に設定されます。
励磁インダクタンス Lm は、Lr の 3 ～ 5 倍であることが推奨されます (ZVS 範囲が負荷変化を確実にカバーするため)。
リファレンス デザイン ツール (TI の LLC Calculator など) は計算を支援します。
Q4: PCB レイアウトのタブーは何ですか?
A4:
長すぎる共振ループ配線 (>3cm) は避けてください。
電源グランドと信号グランドを混合しないでください。
高周波スイッチング ノードをフィードバック ラインから遠ざけてください。
パフォーマンスの最適化
Q5: 軽負荷時に効率が低下する場合はどうすればよいですか?
A5:
バースト モードまたは周波数変調を有効にします。
デッドタイムを最適化します (通常は 50 ～ 100ns)。
駆動損失を低減するには、低 Qg GaN デバイスを選択してください。
Q6: EMIをさらに低減するにはどうすればよいですか?
A6:
コモンモードチョークとX/Yコンデンサを追加します。
シールド付きトランスと金属ケースを使用します。
スイッチング周波数には敏感な周波数帯域 (AM 放送帯域など) を避けてください。
トラブルシューティング
Q7: 電源を入れても出力がありません。考えられる原因は何ですか?
A7:
入力電圧が許容範囲内であるかどうかを確認してください。
イネーブル信号 (EN) がアクティブになっているかどうかを確認します。
保護回路（過電圧ラッチなど）が誤って作動していないかどうかを検出します。
Q8: MOSFETの過熱や焼損を防ぐにはどうすればよいですか?
A8:
ヒートシンクがしっかりと接触していることを確認します (サーマル グリースの厚さ <0.1mm)。
ZVS が達成されているかどうかを確認します (オシロスコープで VDS 波形を観察します)。
ゲート駆動電圧が十分であるかどうかを確認してください (通常は 10 ～ 12V)。
アプリケーションシナリオ
Q9: 電池式の機器にも使用できますか？
A9: はい、ただし次の点にご注意ください。
広い入力電圧モデル (8 ～ 40V など) を選択してください。
軽負荷時に省エネモードを有効にします。
低静止電流制御 IC (<1mA など) を優先的に使用してください。
Q10: 医療機器の安全性を確保するにはどうすればよいですか?
A10:
医療グレードの絶縁変圧器（耐電圧5kVなど）を使用。
キー保護回路の冗長設計。
IEC 60601-1 安全規格に準拠しています。
メンテナンスと寿命
Q11: 電解コンデンサの交換頻度はどれくらいですか?
A11:
通常の条件（40℃）では約5～8年。
高温条件 (>85°C) では 2 ～ 3 年ごとに交換が必要です。
ESR 値を監視し、ESR 値が 50% 増加した場合は直ちに交換してください。
Q12: 磁気コンポーネントの経年劣化はどのように判断すればよいですか?
A12:
芯にひび割れや変色がないか観察してください。
インダクタンスが 10% 以上減少するかどうかをテストします。
サーマル イメージャーを使用して局所的な過熱を検出します (>120°C では交換が必要です)。
